Holzheizkraftwerk Hofen

Heizkraftwerk Hofen:



Technische Daten:



  • Holzkessel mit Vorschubrostfeuerung mit 1.600 kW und 4.200 kW
  • Spitzenlastkessel Öl: 4.500 kW
  • Thermoöl-Abhitzekessel: 2.800 kW
  • Thermoöl-Eco-Turm: HT 340 kW, NT 480 kW
  • Verbrennungsluftvorwärmung: 120 kW
  • Abgaskondensation mit Abgaswäscher:WRG max. ca. 1.000 kW
  • Organic-Rankine-Cycle-Modul: 600 kWel. abgebebene Wärme am Kondensator ca. 2.700 kW
  • Der Beginn
  • Öltank 100.000 Liter
  • Heizzentrale im Rohbau

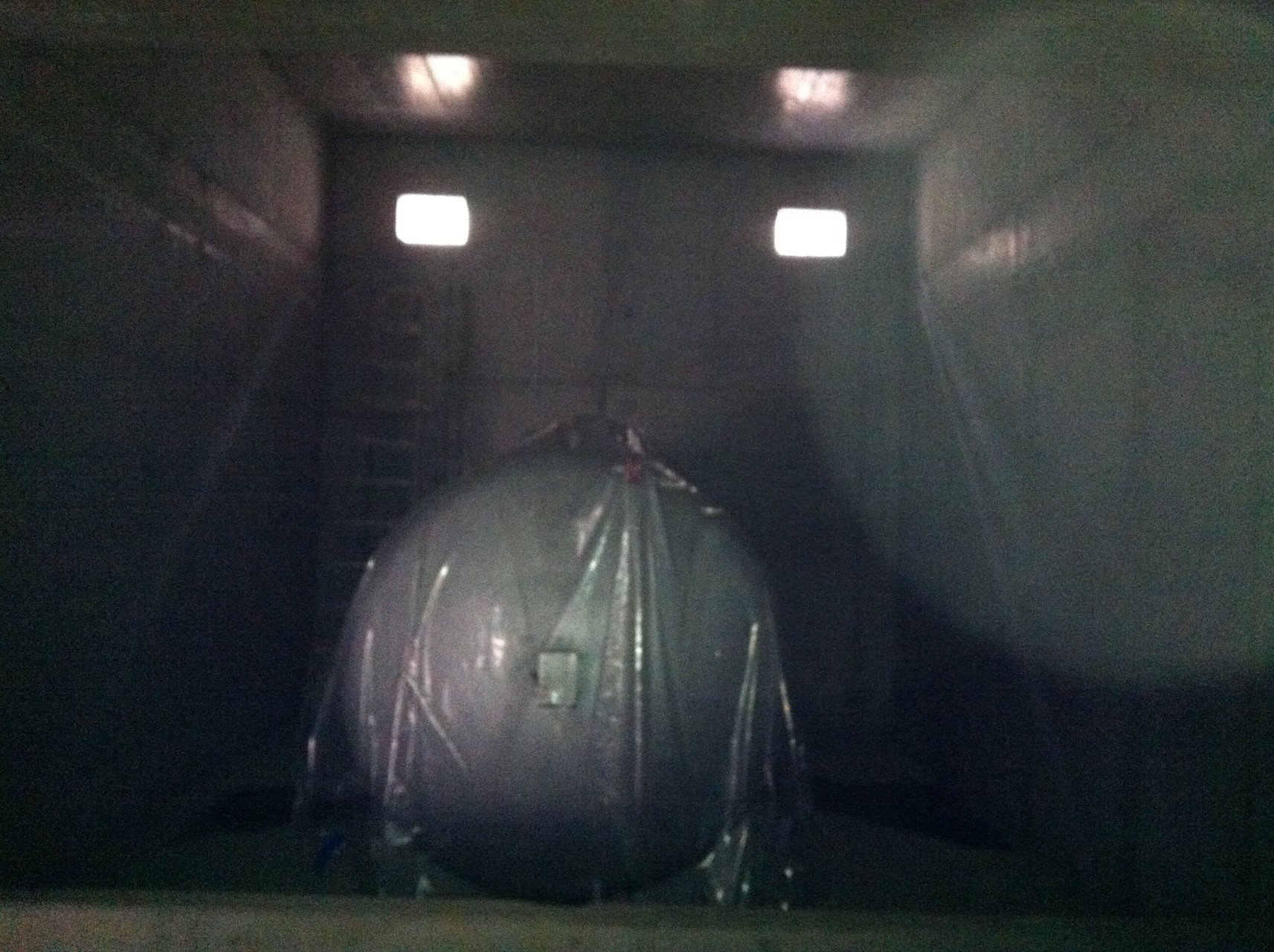

  • Anlieferung Pufferspeicher 100.000 Liter
  • Metallbau im Kesselhaus
  • Spitzenlastkessel Öl 4.500 kW
  • Ausdehnungsgefäß Thermoöl 5.000 Liter
  • Brennkammer Holzhackschnitzel 1.600 kW
  • Wärmetauscher Holzhackschnitzelkessel
  • Gewölbe über Brennkammer
  • Kompletteinheit Brennkammer und Wärmetauscher Holzschnitzelkessel 1.600 kW
  • Planer, Ausführende Firma und Bauherr
  • Wärmetauscher Abgas-WRG
  • Abgaswäscher-Einheit
  • Nass-Elektrofilter
  • Anordung im Kesselhaus
  • Kran Holzsilo
  • Abgasanlage
  • Abgasanlage

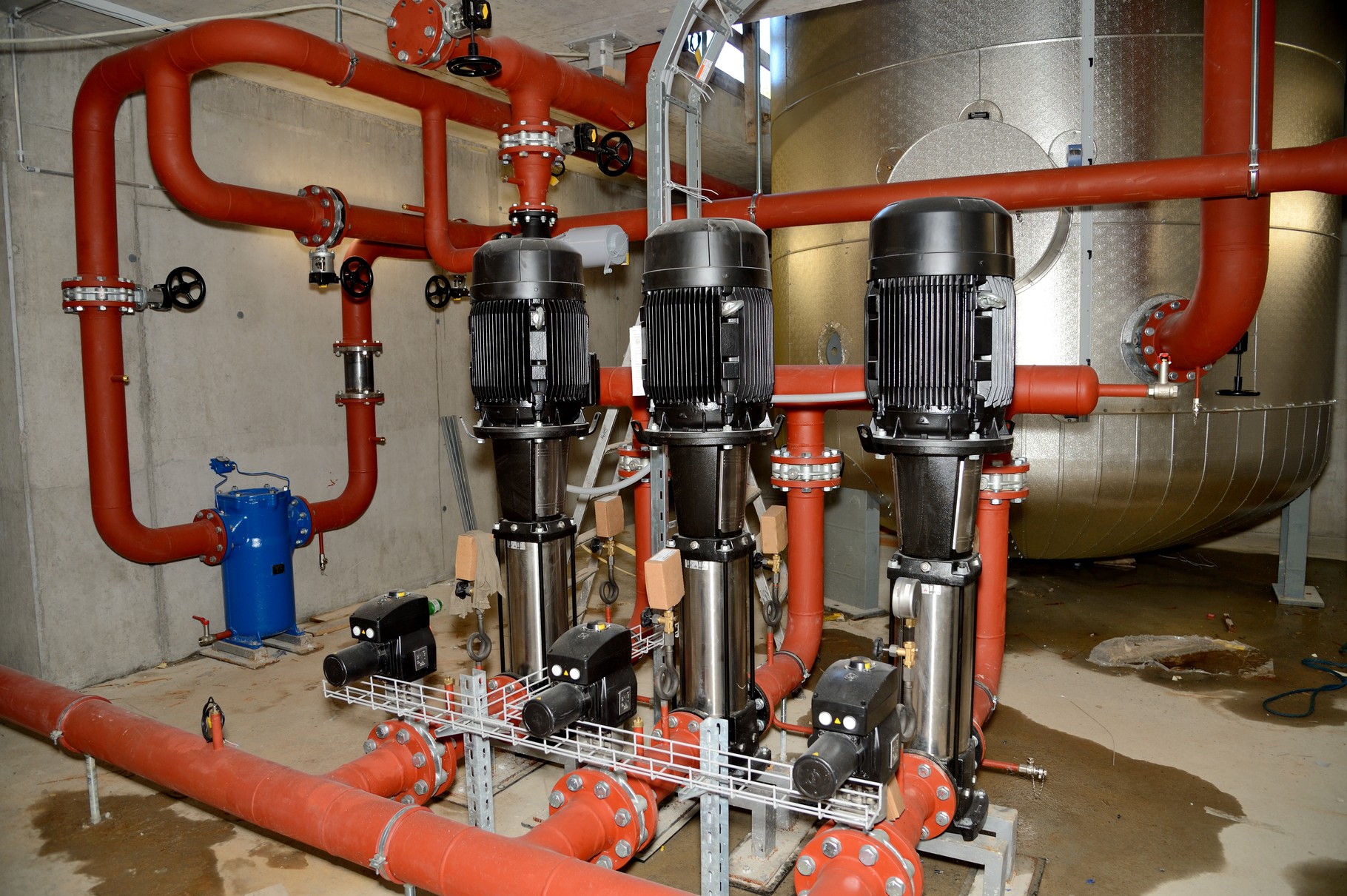

  • Netzpumpen
  • Abgasleitung auf dem Dach der Heizzentrale
  • Anlieferung ORC-Modul
  • Anlieferung ORC-Modul
  • Einbringung ORC-Modul
  • Fertig eingebrachtes ORC-Modul

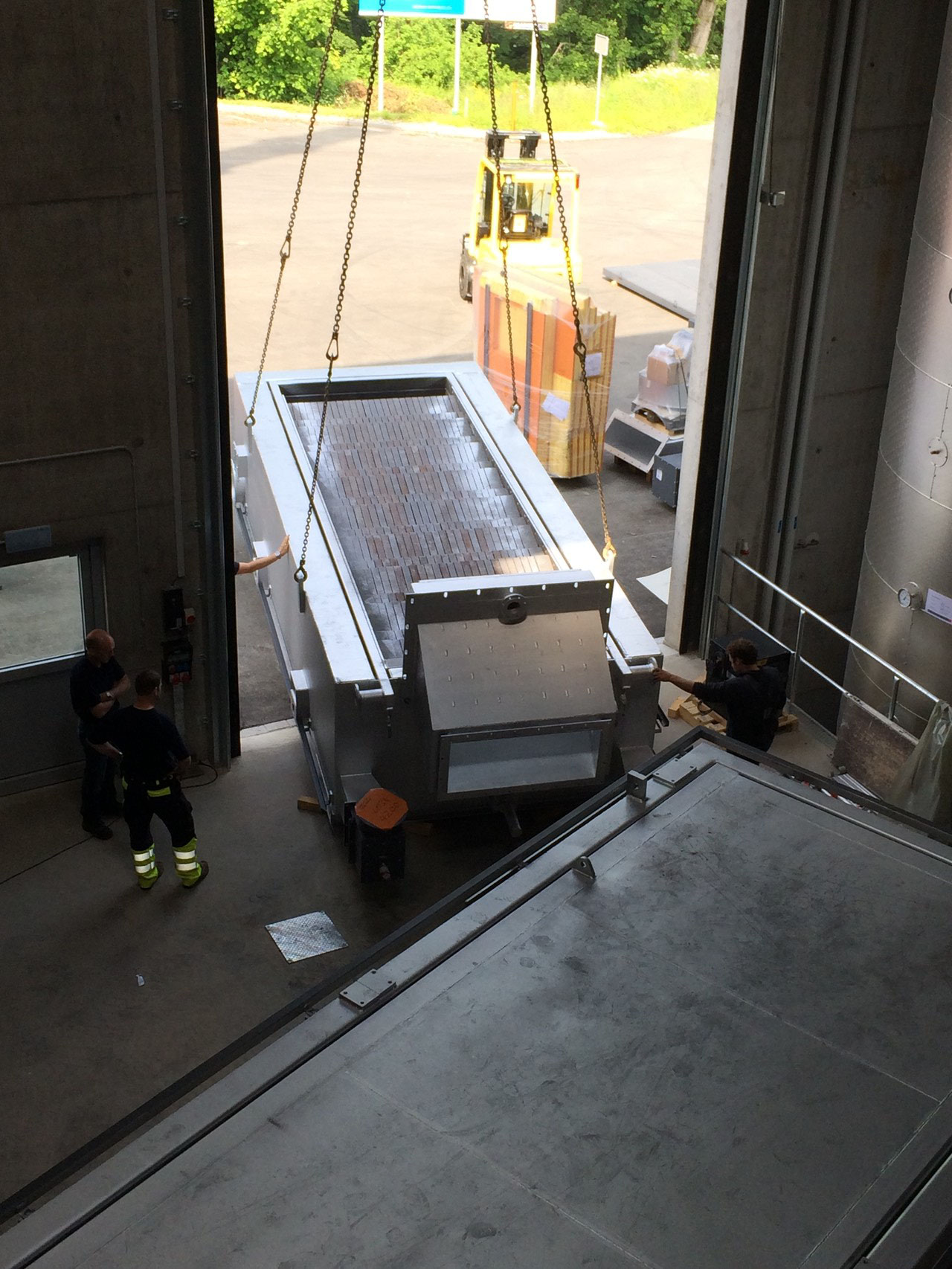

  • Einbringung Vorschubrost 4.200 kW
  • Fertig isolierte Brennkammer (4.200 kW) mit Öffnung für Heissgaskanal
  • Hydraulikaggregat Einschieber
  • Einschieber Holzhackschnitzel
  • Thermoöl-Economiser HT/NT mit automatischer Abreinigung
  • Thermoöl-Abhitzekessel
  • Abgasventilator großer Holzkessel
  • Grosser Holzkessel mit aufgesetztem Abgasventilator
  • Blick in die Heizzentrale
  • Thermoölpumpen
  • Not-Wärmetauscher Thermoöl/Wasser

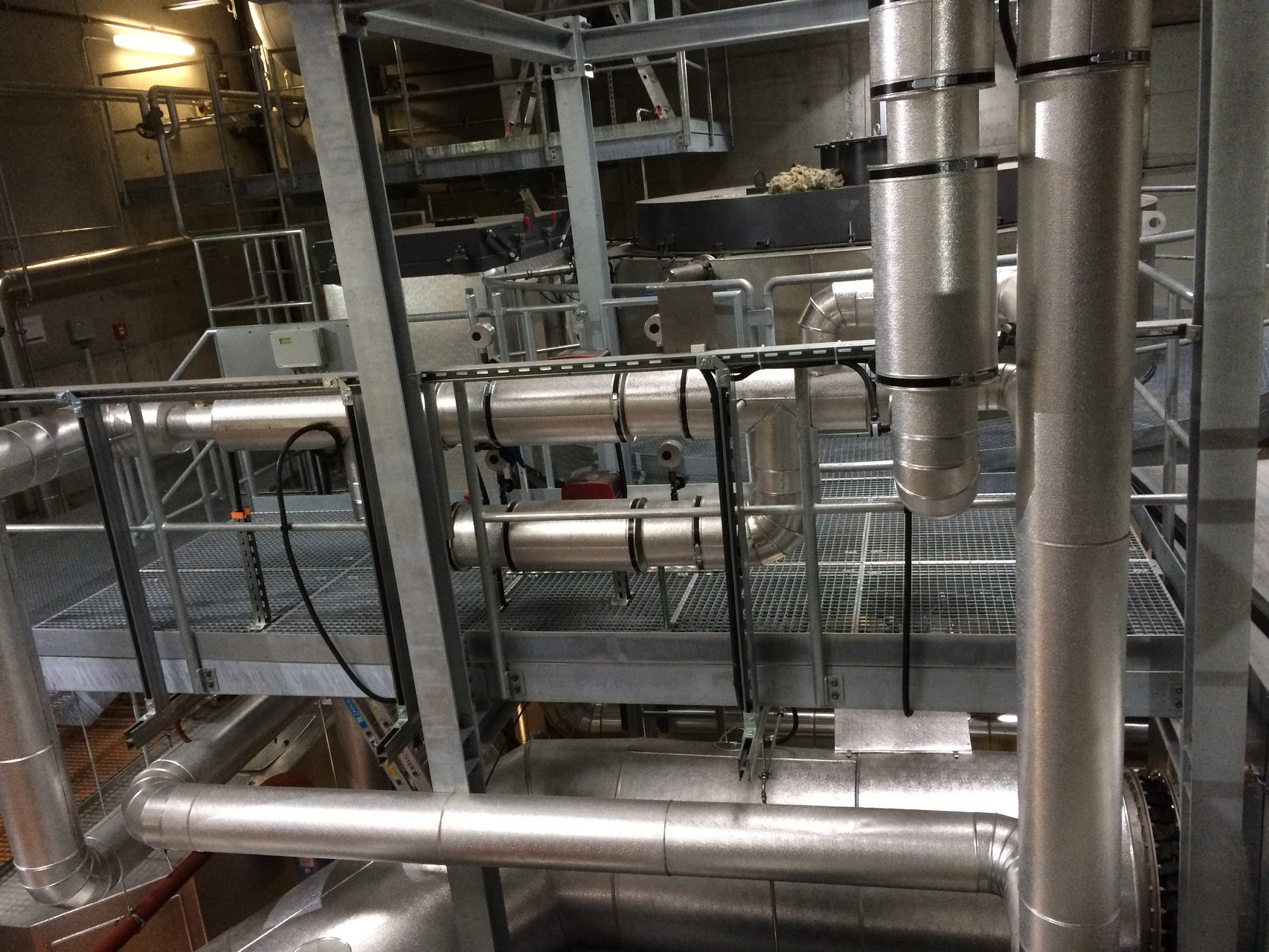

  • Verrohrung Kesselhaus
  • Sammeltank Thmeroöl 10.000 Liter
  • Notkühler Thermoölkreis
  • Test Notkühler
  • Traforaum
  • USV
  • Fertiges Kesselhaus
